Visão geral
A China é um país montanhoso com inúmeros desastres geológicos, como deslizamentos de terra e lama, causados por fortes chuvas todos os anos. O monitoramento de riscos geológicos, que inclui principalmente o monitoramento de deslizamentos de terra e lama, está se tornando cada vez mais importante.
O governo chinês investiu mais de 4 bilhões de RMB na criação de um sistema nacional de monitoramento e alerta precoce de desastres geológicos. Ele abrange 17 províncias e foi concluído em 15 de abril de 2021. Como importante fornecedora de soluções, a Hi-Target é responsável pela construção de sistemas de monitoramento em diversas províncias. Este artigo apresentará o sistema de monitoramento de riscos geológicos da Hi-Target na província de Yunnan, na China, como exemplo.
Histórico do projeto
Tomemos como exemplo a cidade de Lijiang, na província de Yunnan. A Hi-Target recuperou um total de 166 pontos ocultos e construiu um total de 784 pontos de monitoramento. O projeto envolveu a aplicação de 12 tipos de equipamentos e sensores de monitoramento. O prazo de construção foi de 53 dias, e a taxa de equipamentos em operação e online foi superior a 98%.

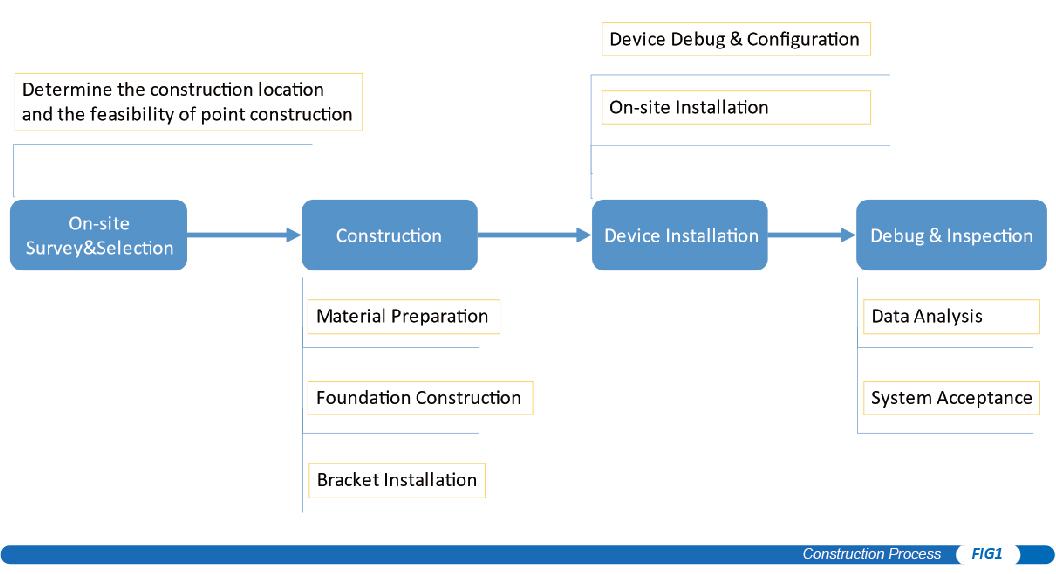

Todo o processo de construção do projeto pode ser dividido em levantamento do local e seleção de pontos, construção da infraestrutura, instalação de equipamentos e depuração e inspeção de dispositivos. A construção de pontos é principalmente para monitoramento de deslizamentos de terra, colapso de rochas e deslizamentos de terra.
1. Processo de monitoramento de riscos geológicos – Levantamento e seleção no local
Primeiro, dependendo da topografia do local e da potencial situação de desastre, determine quais equipamentos precisamos construir e onde construir.
As estações principais são divididas em quatro categorias: estação GNSS para monitorar o deslocamento da montanha, estação pluviométrica para observar a variação da precipitação, medidor de nível de lama para monitorar desastres de deslizamento de terra e estação de alarme acústico-óptico para emitir alertas oportunos. Outros sensores são auxiliares.

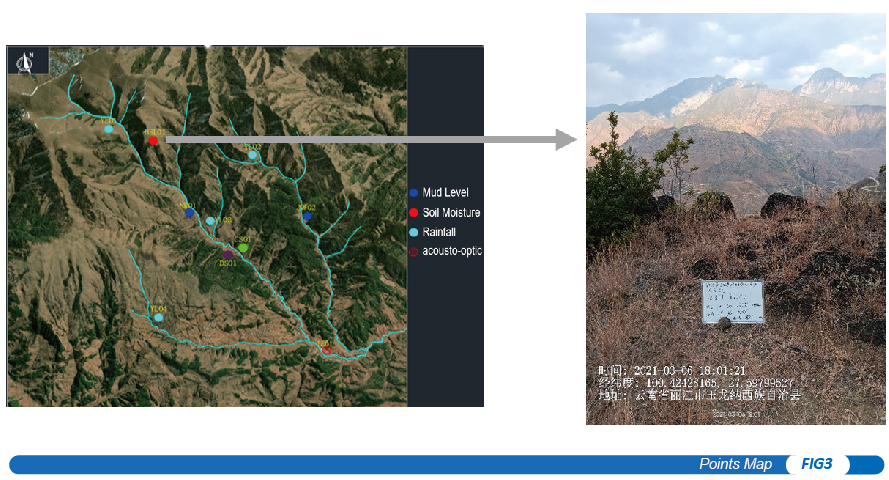

Em seguida, um levantamento do local determinará o local específico da construção com as coordenadas, itens de monitoramento e datas marcadas no mapa.

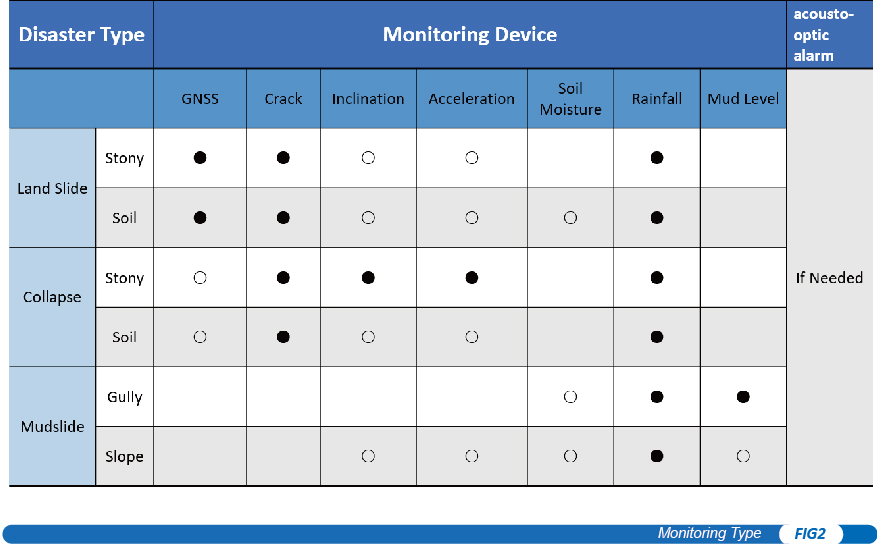

Conforme mostrado na tabela abaixo, pluviômetros são necessários na maioria das áreas, pois a maioria dos desastres de risco geológico, como deslizamentos de terra, são causados por chuvas intensas. Portanto, é necessário construir algumas estações de alarme acústico-óptico perto das aldeias e ao longo das estradas para alertar nossos cidadãos imediatamente.
2. Processo de Monitoramento de Riscos Geológicos - Construção

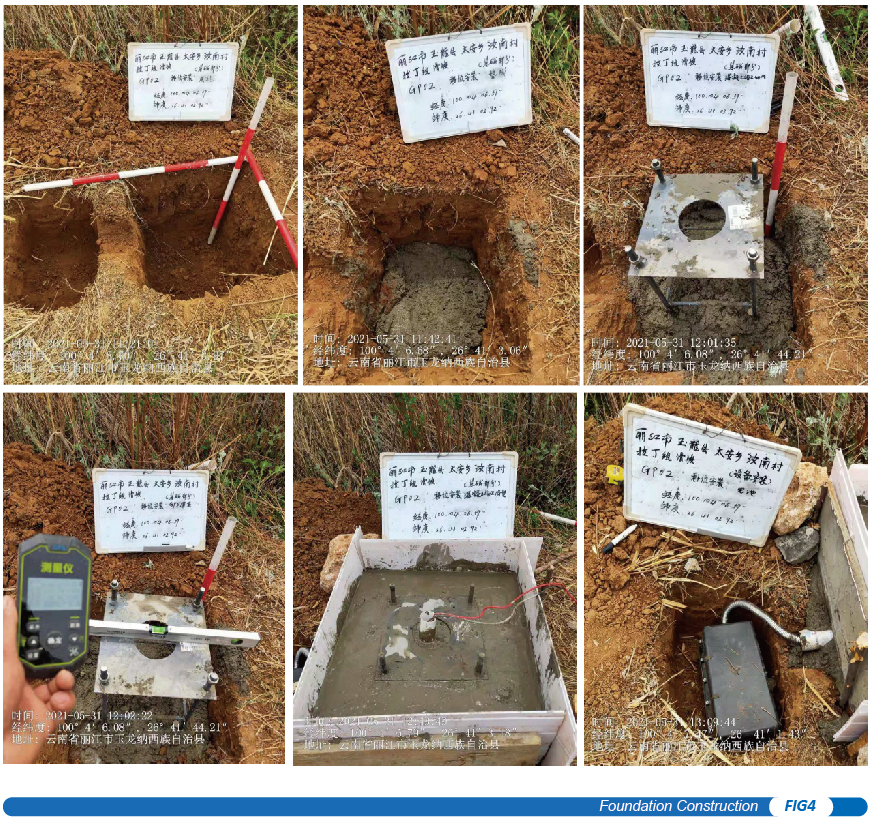

Após a conclusão do ponto de verificação do local, o projeto entrará na fase de construção, que inclui a construção da fundação, o pré-enterro do compartimento da bateria, a instalação do suporte principal e a instalação do guarda-corpo.
Diferentes dispositivos e sensores terão processos de construção distintos. Todos os padrões de construção seguem as especificações uniformes definidas pela Hi-Target. Todos os materiais serão enviados diretamente pela Hi-Target ao local do projeto para instalação.
O padrão para todos os nossos projetos de monitoramento é que não há necessidade de retrabalho no local. Basta instalar diretamente e uniformemente, de acordo com as especificações de instalação.
3. A tecnologia RTK avançada potencializa a capacidade

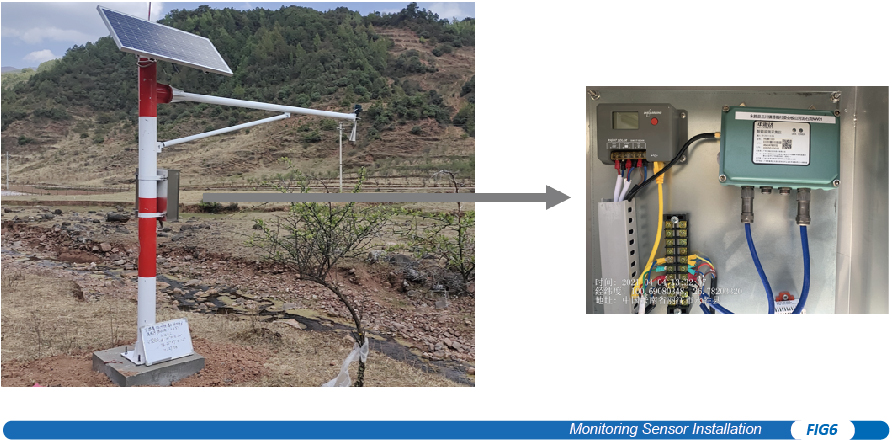

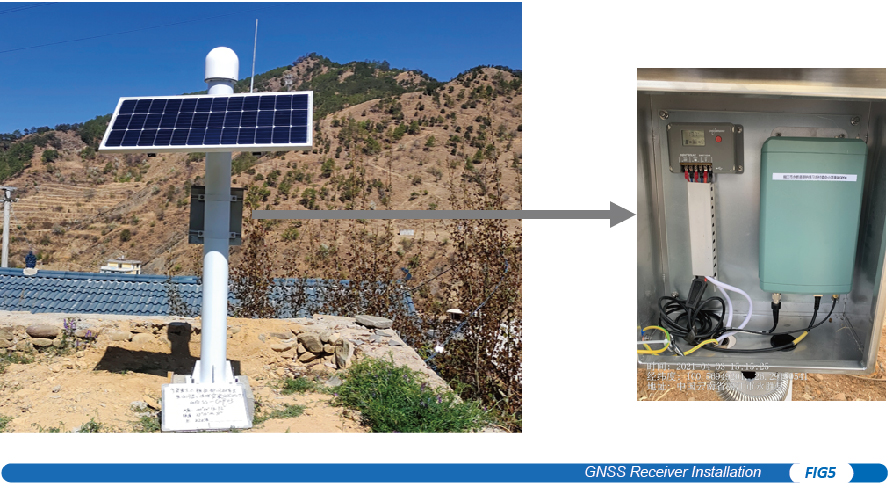

Quando toda a construção da fundação e dos suportes estiver concluída, a instalação em campo do dispositivo será realizada e todos os dispositivos serão instalados uniformemente nas caixas de engenharia e suportes de acordo com as especificações, conforme mostrado na figura a seguir.
4. Processo de monitoramento de riscos geológicos – Depuração e inspeção

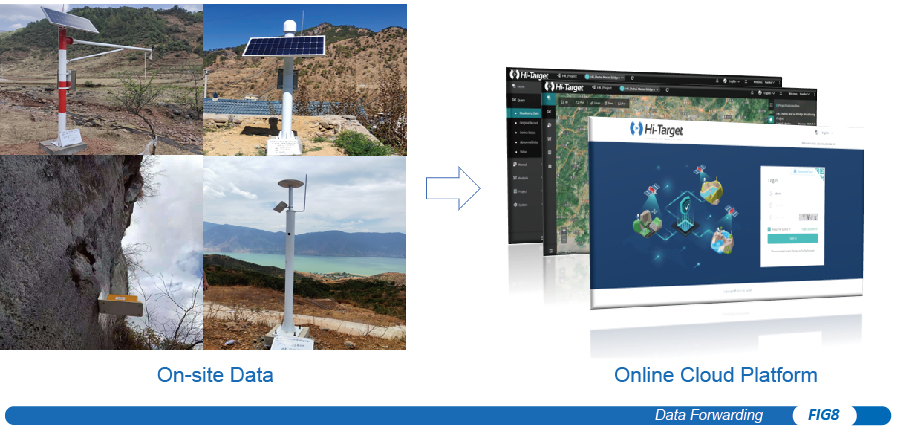

Por fim, o encaminhamento de dados e o comissionamento on-line do sistema serão realizados para garantir que todos os dispositivos estejam funcionando corretamente.
Nesse caso, eventualmente, todos os dados retornarão ao sistema unificado de alerta precoce do governo para gerenciamento centralizado.

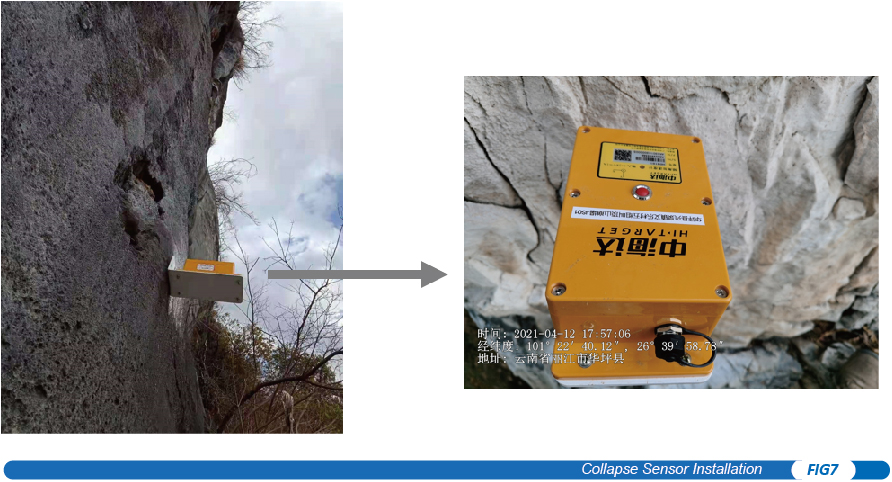

As imagens a seguir mostram as quatro estações mais representativas no monitoramento de riscos geológicos: estação de monitoramento de deslizamentos de terra, estação de monitoramento de deslizamentos de terra, estação de monitoramento de rachaduras e colapsos e estação de monitoramento de chuvas.
Fim
Por fim, gostaria de listar brevemente todos os dispositivos de monitoramento Hi-Target aplicados a este projeto. Inclui receptor GNSS, dispositivo de monitoramento multidimensional (inclinação/aceleração/rachadura), sensores geotécnicos, DTU e diversos dispositivos de alarme.
Todos eles são produtos de baixo consumo de energia e têm como suporte o painel solar. Também são utilizados para comunicação sem fio e são amplamente utilizados em centenas de projetos.
