Abstrait:
L'application de la technologie de positionnement visuel à la cartographie géologique revêt une importance capitale compte tenu de son utilisation répandue et de son potentiel considérable dans de nombreux secteurs. Il s'agit d'une exploration majeure de la possibilité de combiner GNSS, IMU et caméras pour les travaux de topographie et de cartographie. La technologie de positionnement visuel permet de surmonter les obstacles rencontrés dans les scénarios de cartographie traditionnels et d'améliorer la précision, l'efficacité et la diversité de la cartographie géologique. Le vRTK est le premier récepteur GNSS doté de deux caméras. Découvrons les surprises qu'il nous réserve en topographie !
1. La technologie de positionnement visuel est une avancée majeure dans le développement des récepteurs GNSS
Le récepteur GNSS a évolué au fil des ans. Grâce à des améliorations constantes, un récepteur RTK hautement intégré avec navigation inertielle et multi-constellation n'est pas une nouveauté. Si le récepteur RTK est constamment amélioré pour de meilleurs résultats, les utilisateurs de cartographie sont encore confrontés à de nombreux goulots d'étranglement qui compliquent l'application des méthodes traditionnelles.
Actuellement, un récepteur GNSS classique doit rechercher des signaux satellites en environnement ouvert pour obtenir des mesures de haute précision. La position du point ne peut être mesurée que si le récepteur GNSS RTK a accès au ciel ouvert et que la pointe de la tige touche effectivement le point. Sinon, plusieurs méthodes auxiliaires doivent être utilisées pour mesurer la position exacte. La mesure de cibles très détaillées, de cibles situées dans des zones dangereuses et de cibles présentant une occlusion ambiante trop importante sont autant de défis majeurs que les récepteurs GNSS traditionnels n'ont pas encore relevés. Dépasser les limites des scénarios de mesure est une priorité de recherche essentielle pour le développement de technologies de récepteurs GNSS innovantes.
1.1 Application des nouvelles technologies
À l'ère des technologies informatiques avancées et de l'intérêt croissant pour les technologies de détection telles que la réalité augmentée et les drones, notamment dans le secteur de la topographie et de la cartographie, Hi-Target, qui s'inscrit dans une industrie de pointe, continue de se concentrer sur les technologies émergentes permettant d'optimiser les instruments de mesure de haute précision. Le récepteur GNSS avec positionnement visuel est né. Le vRTK adopte la technologie de photogrammétrie oblique par drone et permet un traitement d'image complet. Comparé à la mesure d'images par drone, le levé RTK visuel permet une utilisation au niveau du sol avec davantage de détails, impossibles à mesurer par drone. S'affranchissant des contraintes de hauteur, il conserve une précision et un niveau de détail accrus, pour une gestion précise.
1.2 Arrivée d'un nouveau produit
Ce qui vous épatera, c'est le vRTK, doté d'une technologie de pointe. Ce récepteur vRTK de poche Hi-Target est un produit révolutionnaire, fruit d'une longue recherche et développement. Il s'agit d'une solution de mesure de haute précision, capable de réaliser des mesures à longue distance sans contact direct, garantissant la sécurité du personnel et l'exactitude des données.
2. Rendre l'arpentage de plus en plus facile
2.1 Garder l'épée tranchante passe par son affûtage

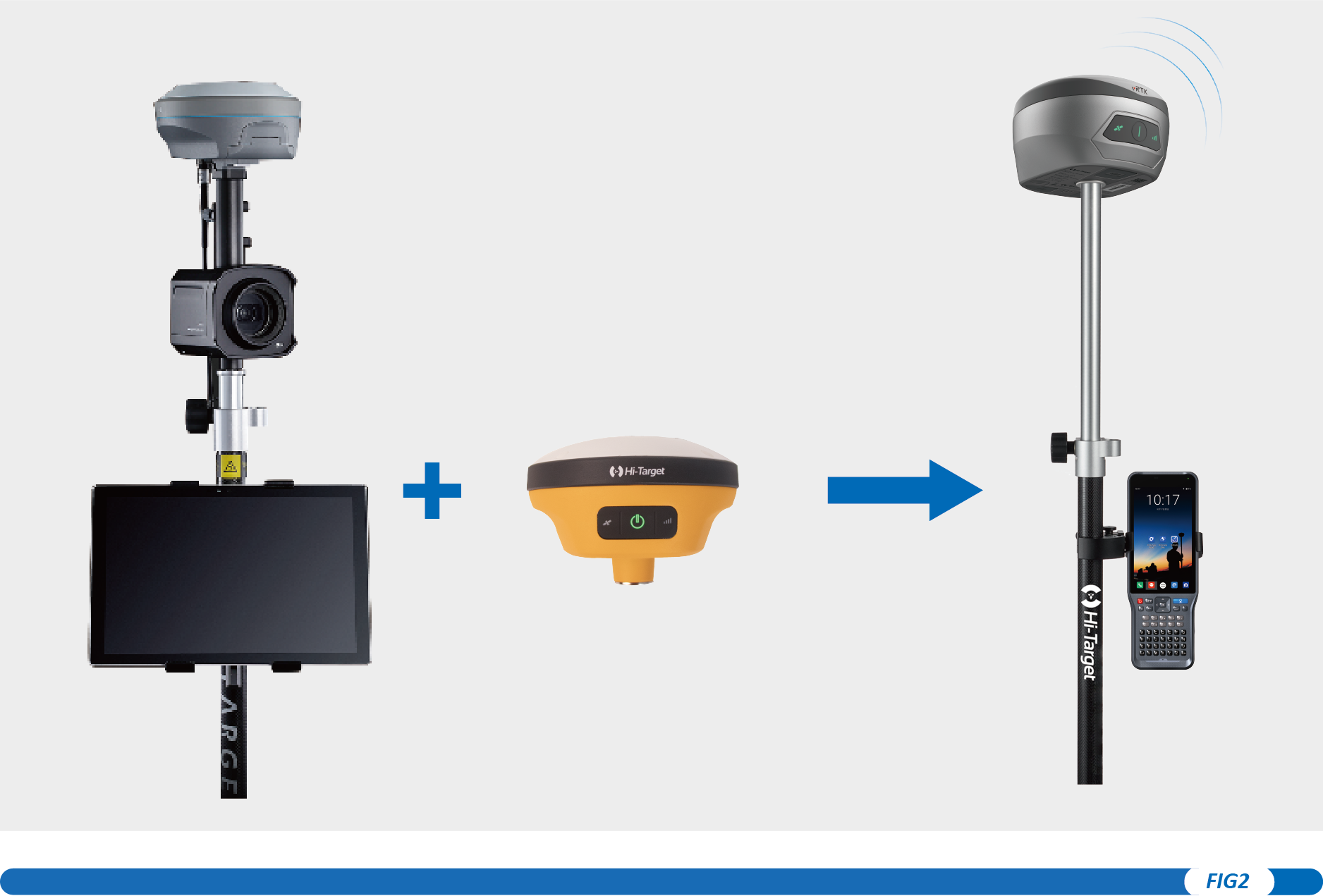

Hi-Target, leader du secteur, est conscient depuis longtemps des inconvénients liés à l'expérience utilisateur. En 2016, Hi-Target a lancé la recherche sur le RTK visuel et lancé les premiers produits combinant récepteur GNSS visuel, comprenant un récepteur, une caméra professionnelle et une tablette pour le traitement d'images 3D. Bien que ce produit offre de meilleurs résultats, cette combinaison complexe n'est pas largement acceptée. Avec le lancement réussi du récepteur RTK V200, nous avons miniaturisé ce récepteur et ajouté une nouvelle technologie de positionnement d'image. Nous avons également mis à niveau le matériel pour créer un produit multifonctionnel conçu pour le client. Il est temps d'ouvrir un tout nouveau monde de mesure sans contact.
2.2 Les performances enrichies du vRTK
Radio multiprotocole intégrée
Le vRTK offre toutes les fonctionnalités haut de gamme du V200, avec en plus la technologie de positionnement visuel. Il intègre également une nouvelle carte mère et un modèle IMU amélioré. Comme tout autre capteur GNSS Hi-Target, le vRTK peut utiliser les corrections RTK de tous les services de correction GNSS. Grâce à l'ajout de caméras, le récepteur vRTK conserve un format compact. Il ne pèse que 970 g, batterie intégrée de 6 900 mAh incluse. Avec une autonomie de 15 heures en mode mobile, il répond aux besoins de l'utilisateur pour une journée de travail complète. Le modem UHF multiprotocole Hi-Target intégré est capable d'émettre et de recevoir plusieurs marques de conditionnement de puissance radio RTK, avec une portée de fonctionnement typique de 7 km.
Signal fort et données de haute qualité

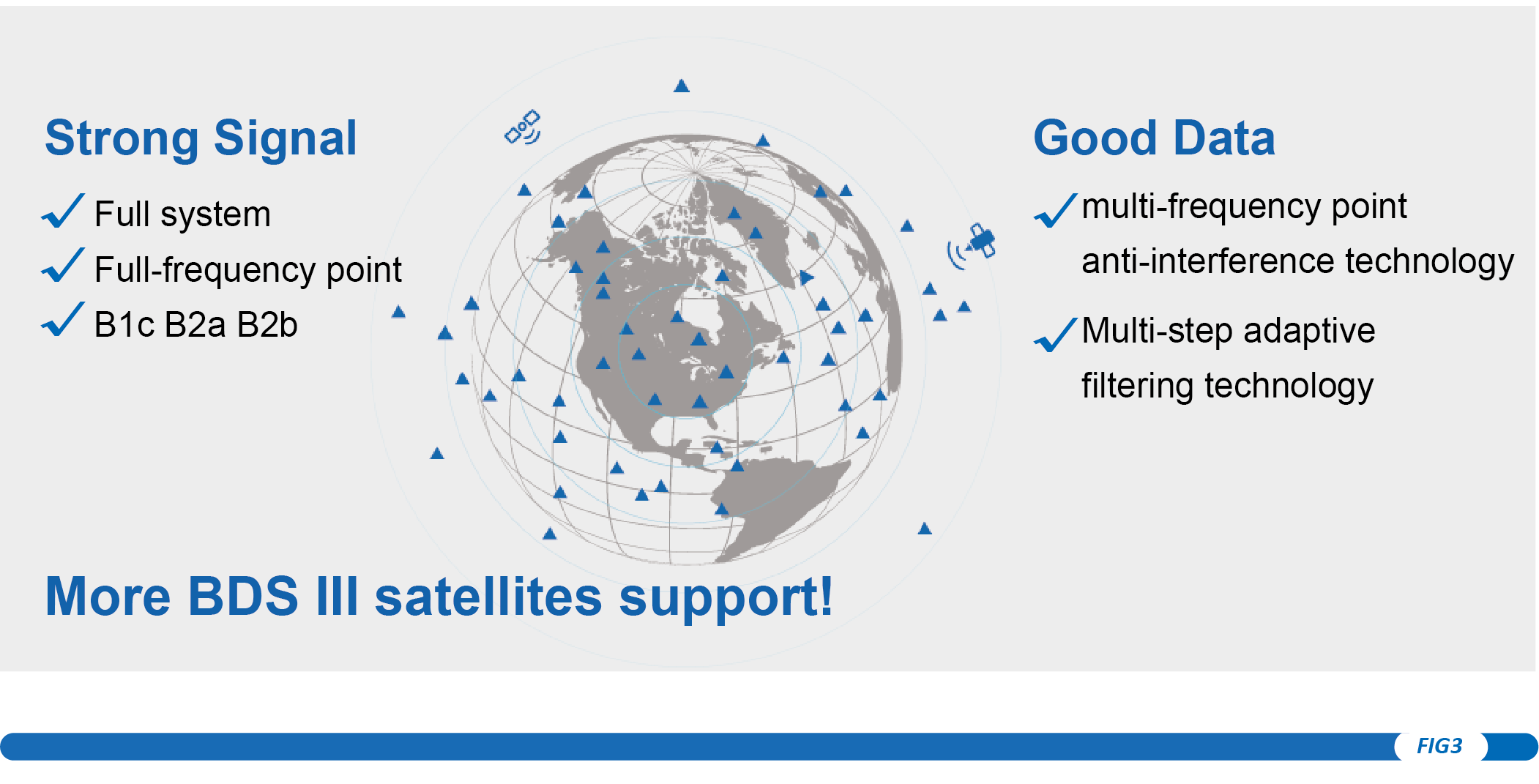

Une nouvelle génération de moteur GNSS prend en charge le décodage RTK des nouveaux points de fréquence B1C, B2a et B2b du satellite Beidou-3. L'introduction d'une technologie antibrouillage multifréquence et d'un filtrage adaptatif multi-étapes garantit un signal puissant, des données de haute qualité, une correction rapide et une grande précision.
Module IMU avancé
Le vRTK intègre un module IMU 9 axes amélioré, auto-installable pour le relevé d'inclinaison. Il suffit de le prendre en main et d'atteindre le point cible pour effectuer le relevé. Idéalement, l'erreur est inférieure à 2,5 cm pour une inclinaison de 60°. L'efficacité du travail est ainsi grandement améliorée. Les utilisateurs n'ont plus besoin de se charger de fastidieuses étapes de préparation avant le relevé d'inclinaison.
3.vRTK : Intégration innovante de la vision et de l'arpentage
Le vRTK est adapté aux mesures sans contact dans divers environnements dangereux et complexes. Des capteurs de haute qualité garantissent la stabilité de la précision du récepteur en fonctionnement. En combinant l'imagerie à un équipement de positionnement de haute précision, les utilisateurs bénéficient de la commodité de la technologie de positionnement visuel, qui leur permet de localiser la cible d'un simple toucher du doigt à distance. Les données d'image contenant les informations de localisation offrent de nouvelles possibilités d'utilisation, rendant les mesures plus faciles. Ce que vous voyez est ce que vous obtenez.
3.1. Enquête sur les images
Tout d'abord, la nouvelle fonction de relevé d'images permet des mesures sans contact. Elle améliore ainsi considérablement la portée du GNSS et garantit un fonctionnement efficace et sûr. Grâce à la technologie de traitement d'images haute performance d'Android, la caméra arrière 5 Mpx, associée au contrôleur, permet d'obtenir des coordonnées précises en temps réel, à des distances de 2 à 15 mètres, avec une précision de 2 à 4 cm.
Quels sont les scénarios de travail ?
L'analyse d'images vRTK est disponible dans les cas suivants, où les récepteurs GNSS traditionnels ne fonctionnent pas. Elle permet d'obtenir de meilleurs résultats de mesure.
Les scènes contiennent beaucoup de détails.
Zones reculées, telles que déserts, falaises, ravins, etc.

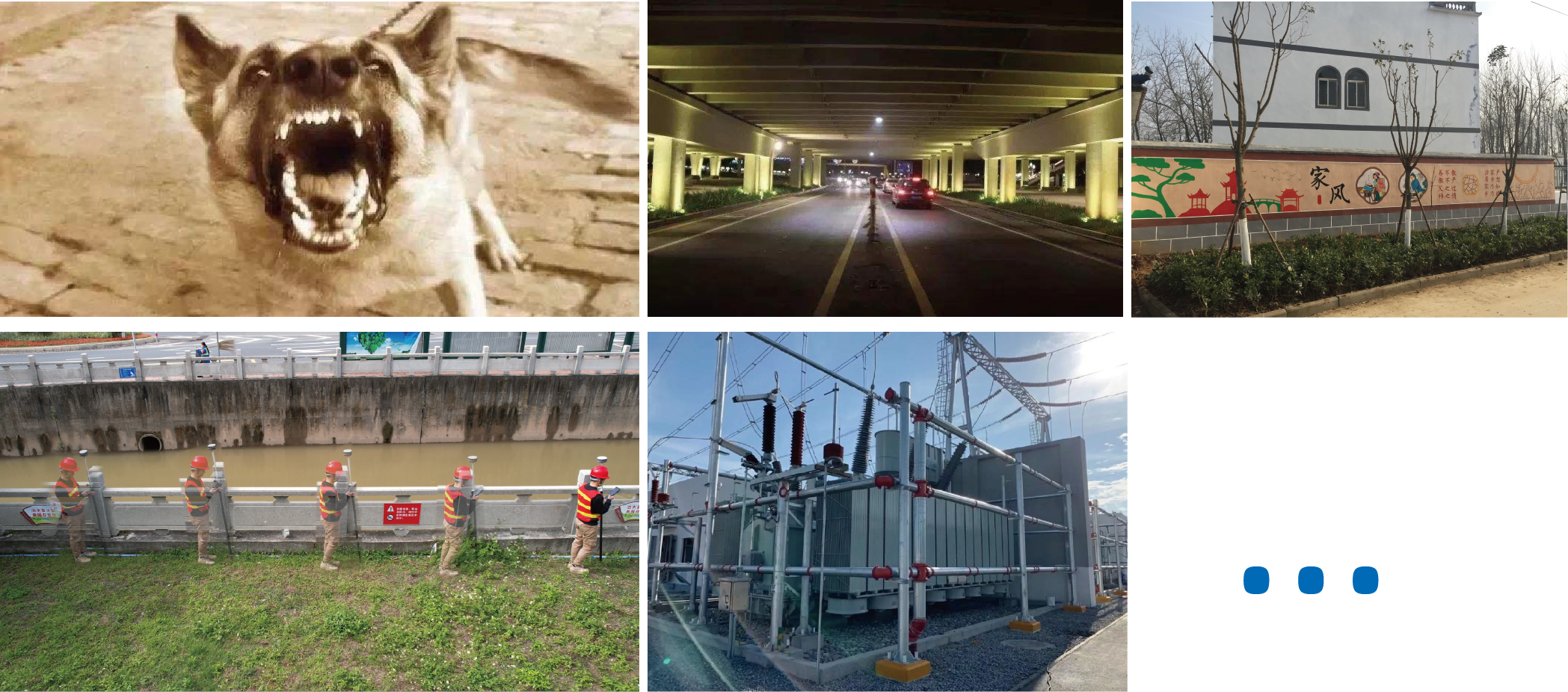

Scènes dangereuses telles que des routes très fréquentées, des scènes d'accident ou des zones dangereuses (par exemple, risque d'attaque de chien et services publics dangereux).
Zones avec des obstructions au signal GNSS telles que sous les toits et les arbres.
Ciblez des points sur les façades des bâtiments tels que les coins des fenêtres et les toits.
Mesurer d’autres points sans revisiter le site.
Modélisation 3D des villes par topographie.
Projets d'arpentage intégré pour locaux.
Principalement, pour le contexte national, les projets officiels de mesure cadastrale constituent un support essentiel pour que le vRTK puisse exploiter pleinement ses atouts. Avec la promotion du projet gouvernemental de mesure intégrée des terrains ruraux, la réalisation de cette mesure est désormais un élément important de la topographie et de la cartographie immobilières. La technologie de photogrammétrie oblique par drone offre un nouveau moyen et une nouvelle méthode de mesure intégrée des terrains ruraux, offrant des avantages en termes d'efficacité, de faible charge de travail sur le terrain et de faible coût par rapport aux méthodes traditionnelles de mesure cadastrale et foncière.
3.2 Implantation en direct AR

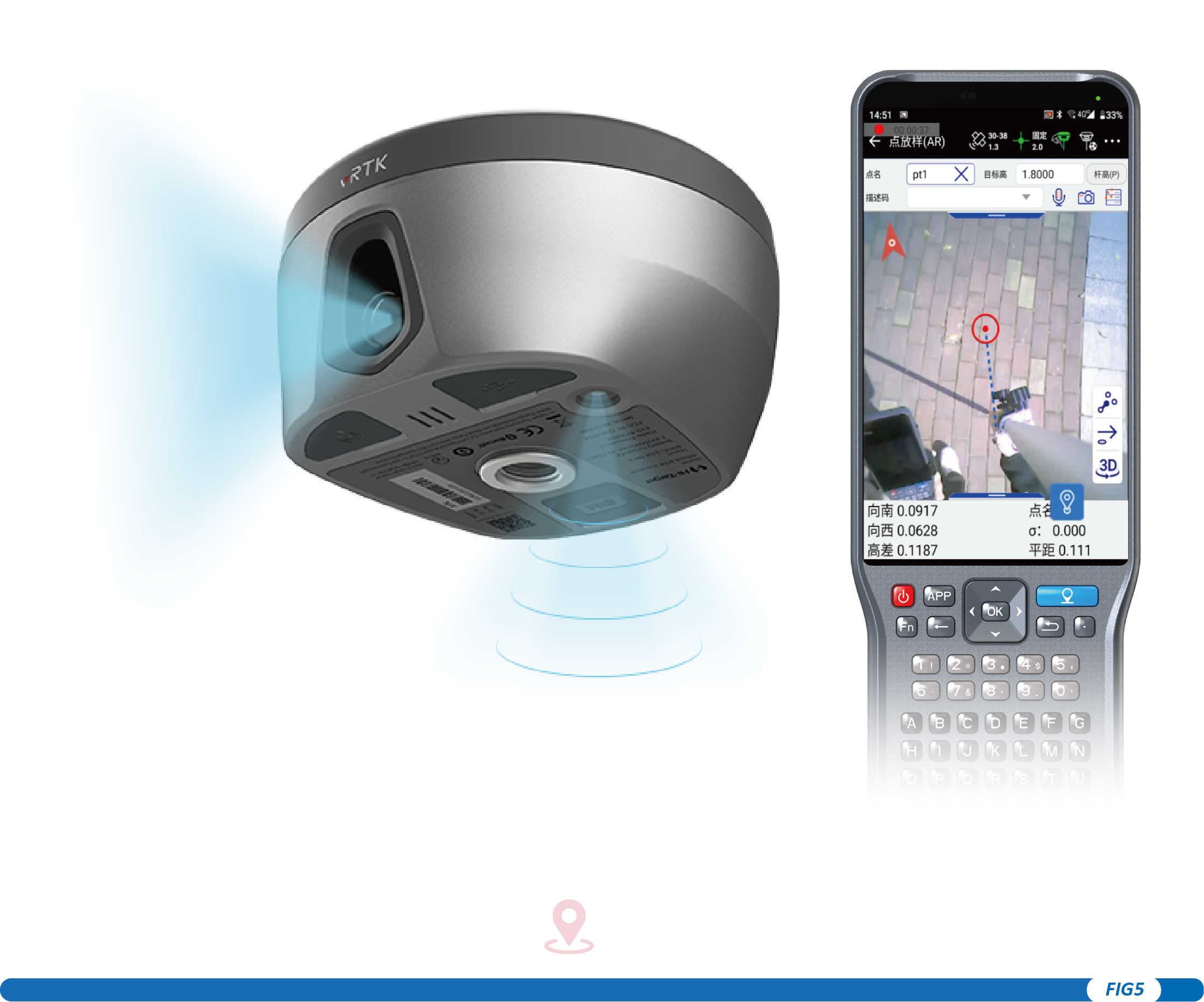

Par ailleurs, l'implantation en direct AR est une nouvelle version améliorée du logiciel Hi-Survey. Auparavant, l'implantation AR se limitait à une animation 3D indiquant la direction et la distance après l'approche de la cible. Cependant, lorsque le géomètre s'approche du point d'implantation avec la dernière version du vRTK, l'écran du contrôleur affiche la vue de la caméra située sous le vRTK. La caméra 2 Mpx située en dessous permet une implantation en direct AR avec une précision de 2 cm, ce qui permet d'atteindre le point d'implantation plus rapidement et plus efficacement.
3.3 Compatibilité avec les logiciels de modélisation 3D
Les différents types de données obtenues grâce à vRTK sont compatibles avec les logiciels de traitement de données tiers. Cette technologie répond aux besoins de diverses applications industrielles. De plus, vRTK est désormais compatible avec les logiciels de modélisation courants, simplifiant ainsi la modélisation 3D. Parallèlement, les données d'image obtenues grâce à vRTK constitueront un excellent outil pour pallier l'incapacité des levés aériens à mesurer les détails des caractéristiques. La combinaison des données d'image des drones et de vRTK permettra d'obtenir un résultat global plus complet et détaillé dans les logiciels 3D, ce qui constituera une excellente nouvelle pour les utilisateurs en ingénierie.
4. Mesurez ce que vous voyez à votre convenance
Enfin et surtout, en tant que produit innovant et très attendu, le vRTK sera lancé avec le nouveau contrôleur grand écran iHand55 de Hi-Target, tous deux extrêmement légers et portables tout en offrant une longue durée de vie de la batterie pour garantir que les utilisateurs peuvent facilement et efficacement effectuer des tâches d'arpentage sur le terrain.

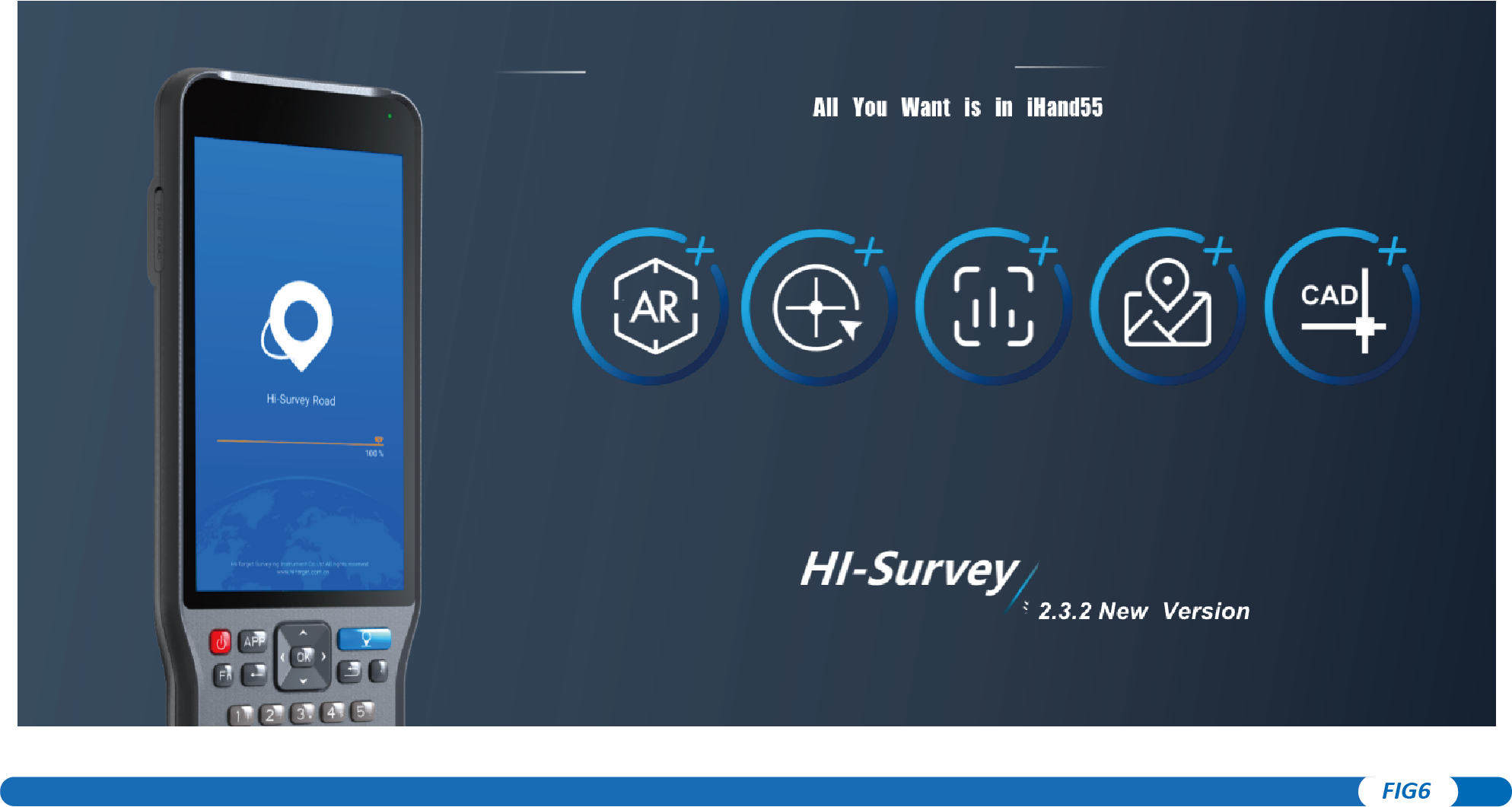

Hi-Survey sera également le partenaire idéal des géomètres travaillant en extérieur avec le vRTK. Le nouveau logiciel Hi-Survey optimise l'efficacité des levés d'images et des implantations en réalité augmentée. Il offre une utilisation très fluide. De plus, la nouvelle fonction de dessin CAO prend en charge les dessins CAO personnalisés et simplifie l'utilisation pour une importation plus rapide et une capture précise.
Le lancement du vRTK marque une nouvelle étape dans le développement des récepteurs GNSS. Il repousse non seulement les limites, mais améliore également considérablement l'efficacité et la précision. Il combine plusieurs technologies innovantes dans un récepteur de poche, reflétant pleinement le haut niveau de performance des récepteurs GNSS Hi-Target. Hi-Target s'attache à créer des produits toujours plus conviviaux, dans l'intérêt de ses clients. De plus, l'équipe continue de développer des récepteurs GNSS pour en faire des outils performants pour les travaux topographiques.
